الکترود تنگستن چیست؟ راهنمای جامع انتخاب، انواع، رنگ‌بندی و کاربرد در جوشکاری TIG

اگر کیفیت جوش، پایداری قوس و ظاهر نهایی در فرآیند جوشکاری TIG (GTAW) برای شما اهمیت دارد، انتخاب الکترود تنگستن یکی از مهم‌ترین تصمیم‌ها پیش از شروع جوشکاری است. برخلاف الکترودهای مصرفی در فرآیندهای SMAW یا سیم‌جوش‌های MIG/MAG، الکترود تنگستن در حالت عادی ذوب نمی‌شود و تنها وظیفه ایجاد و حفظ قوس الکتریکی را بر عهده دارد. همین ویژگی باعث شده است که جوشکاری TIG یکی از دقیق‌ترین و تمیزترین روش‌های اتصال فلزات در صنایع حساس مانند هوافضا، صنایع غذایی، پتروشیمی، تجهیزات پزشکی و ساخت مخازن استنلس استیل باشد.

الکترودهای تنگستن از فلز تنگستن با خلوص بالا یا همراه با درصد کمی از اکسید عناصر نادر مانند لانتان، سریم، زیرکونیوم یا توریم تولید می‌شوند. این افزودنی‌ها رفتار الکترود را در شروع قوس، تحمل جریان، طول عمر و پایداری قوس تغییر می‌دهند؛ به همین دلیل هر رنگ از الکترود تنگستن برای کاربرد مشخصی طراحی شده است. برای مثال، تنگستن آبی و طلایی در بسیاری از دستگاه‌های TIG اینورتری عملکرد بسیار مناسبی دارند، در حالی که تنگستن سبز همچنان برای برخی کاربردهای جریان متناوب (AC) روی آلومینیوم مورد استفاده قرار می‌گیرد.

انتخاب نادرست رنگ، قطر یا نوع نوک الکترود می‌تواند باعث ناپایداری قوس، آلودگی حوضچه مذاب، کاهش کیفیت جوش و حتی افزایش هزینه‌های مصرفی شود. به همین دلیل، شناخت تفاوت انواع تنگستن و انتخاب صحیح آن بر اساس فلز پایه، نوع جریان، شدت جریان و دستگاه جوش، تأثیر مستقیمی بر کیفیت نهایی اتصال دارد.

در این راهنمای جامع، با انواع الکترود تنگستن، رنگ‌بندی استاندارد، کاربرد هر مدل، روش انتخاب قطر مناسب، نحوه سنگ‌زنی صحیح، اشتباهات رایج، نکات نگهداری و معیارهای خرید آشنا می‌شوید. همچنین با استفاده از جدول‌های کاربردی، می‌توانید مناسب‌ترین تنگستن را برای جوشکاری فولاد کربنی، فولاد ضد زنگ، آلومینیوم، تیتانیوم، مس، آلیاژهای نیکل و سایر فلزات مهندسی انتخاب کنید.

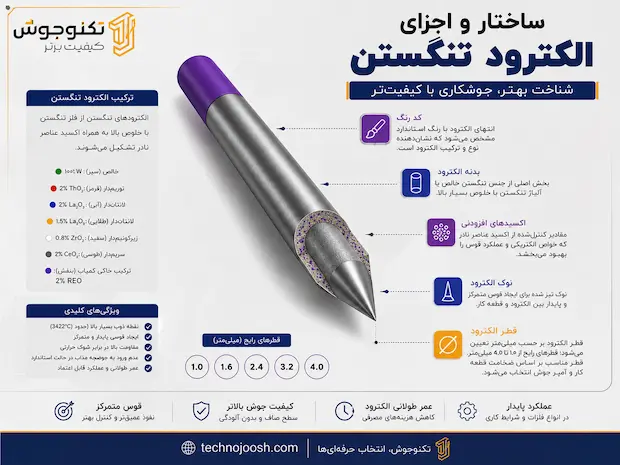

الکترود تنگستن چیست؟

الکترود تنگستن (Tungsten Electrode) میله‌ای از جنس فلز تنگستن یا آلیاژهای پایه تنگستن است که در فرآیند جوشکاری قوسی با گاز محافظ (TIG یا GTAW) برای ایجاد و حفظ قوس الکتریکی استفاده می‌شود. این الکترود برخلاف الکترودهای پوشش‌دار یا سیم‌جوش‌های مصرفی، در شرایط استاندارد وارد حوضچه مذاب نمی‌شود و نقش آن انتقال جریان الکتریکی و ایجاد قوسی پایدار بین تورچ و قطعه کار است.

تنگستن با نقطه ذوب حدود ۳۴۲۲ درجه سانتی‌گراد، بالاترین نقطه ذوب را در میان تمام فلزات خالص دارد. همین ویژگی باعث می‌شود در دماهای بسیار بالا نیز شکل خود را حفظ کرده و بدون ذوب شدن، قوسی متمرکز و یکنواخت ایجاد کند. نتیجه این ویژگی، کنترل بهتر حوضچه مذاب، نفوذ دقیق‌تر و تولید جوش‌هایی با کیفیت سطحی بسیار بالا است.

امروزه بیشتر الکترودهای تنگستن مطابق استاندارد AWS A5.12 و ISO 6848 تولید می‌شوند و با رنگ‌های مختلف عرضه می‌شوند. هر رنگ نشان‌دهنده نوع افزودنی اکسیدی و ویژگی‌های عملکردی آن است؛ برای مثال، الکترودهای لانتان‌دار و سریم‌دار معمولاً شروع قوس آسان‌تر و پایداری بیشتری نسبت به تنگستن خالص دارند، در حالی که تنگستن زیرکونیوم‌دار برای برخی کاربردهای AC و جوشکاری آلومینیوم انتخاب مناسبی است.

الکترود تنگستن چگونه در جوشکاری TIG عمل می‌کند؟

در فرآیند جوشکاری TIG (Gas Tungsten Arc Welding یا GTAW)، الکترود تنگستن وظیفه ایجاد و حفظ قوس الکتریکی بین تورچ و قطعه کار را بر عهده دارد. برخلاف الکترودهای مصرفی در جوشکاری قوسی دستی (SMAW) یا سیم‌جوش‌های MIG/MAG، الکترود تنگستن به عنوان فلز پرکننده عمل نمی‌کند و در شرایط صحیح جوشکاری نباید وارد حوضچه مذاب شود.

زمانی که جریان الکتریکی از دستگاه جوش به الکترود منتقل می‌شود، قوسی با دمای بسیار بالا میان نوک تنگستن و سطح فلز پایه ایجاد می‌شود. این قوس، فلز پایه را ذوب می‌کند و در صورت نیاز، جوشکار فلز پرکننده (فیلر) را به صورت جداگانه وارد حوضچه مذاب می‌کند. در تمام این مدت، گاز محافظ مانند آرگون یا مخلوط آرگون و هلیوم از نازل تورچ خارج شده و از حوضچه مذاب و نوک الکترود در برابر اکسیژن، نیتروژن و رطوبت هوا محافظت می‌کند.

به دلیل نقطه ذوب بسیار بالای تنگستن، این الکترود حتی در دماهای بسیار زیاد نیز شکل خود را حفظ می‌کند. با این حال، اگر تنظیمات دستگاه، نوع جریان، شدت آمپر یا زاویه نگه داشتن تورچ صحیح نباشد، ممکن است نوک الکترود تغییر شکل داده، آلوده شود یا بخشی از آن وارد حوضچه مذاب گردد که این موضوع کیفیت جوش را به‌طور محسوسی کاهش می‌دهد.

یکی از مزیت‌های اصلی الکترود تنگستن، امکان ایجاد قوسی بسیار متمرکز است. این ویژگی کنترل حوضچه مذاب را آسان‌تر می‌کند و باعث می‌شود جوشکاری ورق‌های نازک، قطعات حساس و آلیاژهای گران‌قیمت با دقت بالاتری انجام شود.

چرا فلز تنگستن برای الکترود جوشکاری انتخاب شده است؟

انتخاب فلز تنگستن برای ساخت الکترود جوشکاری اتفاقی نیست. این فلز مجموعه‌ای از ویژگی‌های فیزیکی و متالورژیکی را در اختیار دارد که در کمتر فلزی به صورت هم‌زمان دیده می‌شود. همین خصوصیات باعث شده است که پس از گذشت دهه‌ها، هنوز بهترین گزینه برای الکترودهای غیرمصرفی در جوشکاری TIG باشد.

نقطه ذوب بسیار بالا

مهم‌ترین ویژگی تنگستن، نقطه ذوب حدود ۳۴۲۲ درجه سانتی‌گراد است که بالاترین مقدار در میان فلزات خالص محسوب می‌شود. این ویژگی باعث می‌شود الکترود در شرایط عادی جوشکاری ذوب نشود و قوس الکتریکی را بدون تغییر شکل حفظ کند.

پایداری فوق‌العاده قوس

تنگستن قادر است قوسی یکنواخت، متمرکز و پایدار ایجاد کند. این موضوع به‌ویژه در جوشکاری قطعات ظریف، ریشه جوش لوله‌ها و آلیاژهای حساس اهمیت زیادی دارد، زیرا کوچک‌ترین نوسان قوس می‌تواند کیفیت اتصال را کاهش دهد.

مقاومت در برابر شوک حرارتی

در فرآیند جوشکاری، الکترود به‌طور مداوم بین دمای بسیار بالا و دمای پایین‌تر قرار می‌گیرد. تنگستن در برابر این تغییرات سریع دما مقاومت بالایی دارد و کمتر دچار ترک یا شکست می‌شود.

رسانایی مناسب الکتریکی

رسانایی الکتریکی مناسب باعث می‌شود جریان با تلفات کمتر از الکترود عبور کند و قوس به سرعت و بدون نوسان شکل بگیرد. این ویژگی در دستگاه‌های TIG اینورتری جدید اهمیت بیشتری پیدا کرده است.

عمر کاری بالا

اگر نوع مناسب الکترود انتخاب شود و سنگ‌زنی آن به‌درستی انجام گیرد، یک الکترود تنگستن می‌تواند برای مدت طولانی مورد استفاده قرار گیرد. در بسیاری از کاربردهای صنعتی، تنها با چند بار تیز کردن مجدد، الکترود دوباره مانند روز اول قابل استفاده خواهد بود.

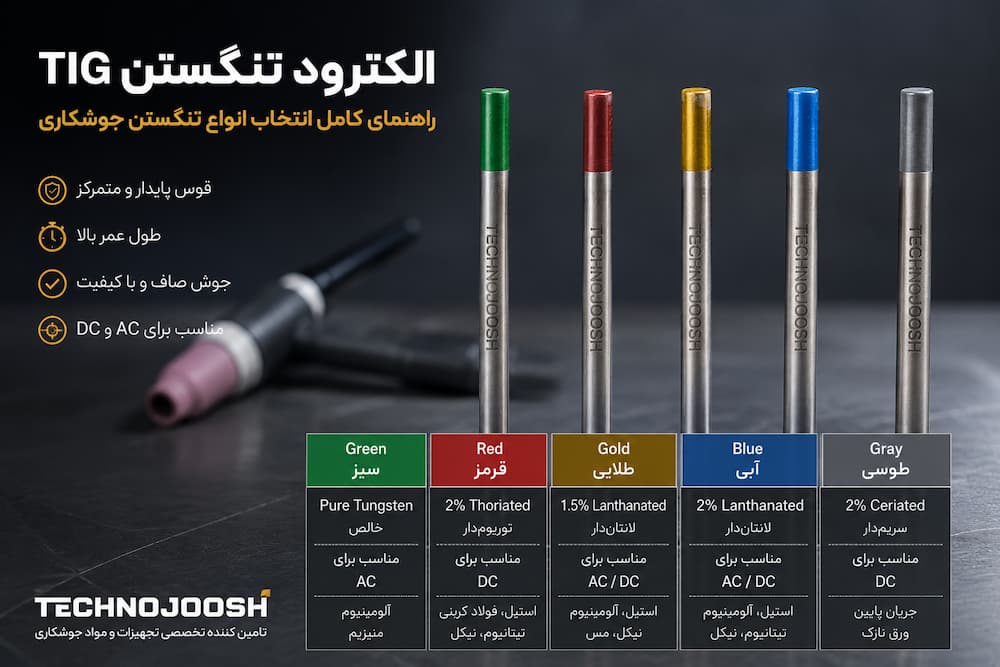

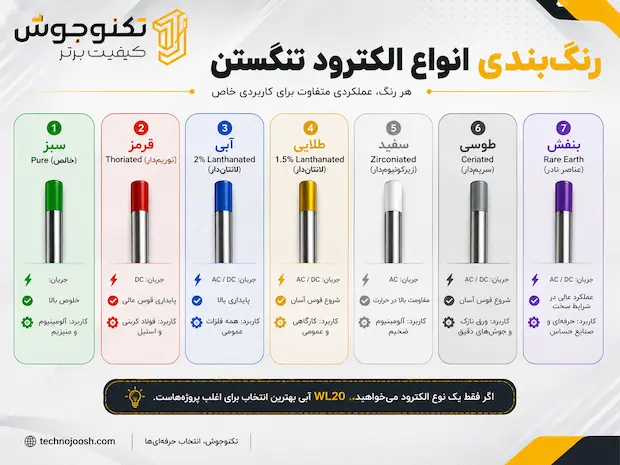

انواع الکترود تنگستن بر اساس رنگ

یکی از رایج‌ترین پرسش‌های کاربران این است که رنگ‌های مختلف الکترود تنگستن چه تفاوتی با یکدیگر دارند؟

رنگ روی انتهای الکترود تنها یک علامت ظاهری نیست؛ بلکه نشان‌دهنده نوع اکسید افزوده شده به تنگستن و ویژگی‌های عملکردی آن است. این افزودنی‌ها می‌توانند بر شروع قوس، تحمل جریان، طول عمر الکترود، کیفیت قوس و حتی نوع فلز قابل جوشکاری تأثیر بگذارند.

الکترود تنگستن سبز (WP)

الکترود سبز از تنگستن خالص با خلوص حدود ۹۹٫۵ درصد ساخته می‌شود و هیچ عنصر آلیاژی به آن افزوده نشده است. این نوع، قدیمی‌ترین الکترود تنگستن محسوب می‌شود و سال‌ها انتخاب اصلی برای جوشکاری آلومینیوم با جریان AC بود.

در جریان متناوب، نوک این الکترود به‌صورت طبیعی گرد می‌شود و همین ویژگی موجب پایداری مناسب قوس در دستگاه‌های ترانسفورماتوری قدیمی می‌شود. با این حال، در دستگاه‌های اینورتری مدرن معمولاً الکترودهای لانتان‌دار یا سریم‌دار عملکرد بهتری دارند.

مزایا

• خلوص بسیار بالا
• عملکرد مناسب در جریان AC
• قیمت مناسب
• مناسب برای آلومینیوم و منیزیم

محدودیت‌ها

• شروع قوس نسبتاً ضعیف‌تر
• تحمل جریان کمتر
• عمر کوتاه‌تر نسبت به مدل‌های آلیاژی
• مناسب نبودن برای اغلب کاربردهای DC

الکترود تنگستن قرمز (WT20)

تنگستن قرمز حاوی حدود ۲ درصد اکسید توریم است و سال‌ها به عنوان استاندارد جوشکاری فولادهای کربنی و فولادهای ضد زنگ شناخته می‌شد.

وجود توریم باعث می‌شود شروع قوس بسیار آسان باشد، الکترود جریان بیشتری را تحمل کند و نوک آن دیرتر فرسوده شود. با این حال، از آنجا که توریم ماده‌ای با خاصیت پرتوزایی ضعیف است، در بسیاری از صنایع استفاده از این نوع الکترود کاهش یافته و مدل‌های بدون توریم جایگزین آن شده‌اند.

مزایا

• شروع قوس بسیار سریع
• پایداری قوس عالی
• مناسب برای جریان DC
• طول عمر زیاد

محدودیت‌ها

• دارای ترکیبات رادیواکتیو
• نیاز به رعایت نکات ایمنی هنگام سنگ‌زنی
• در بسیاری از صنایع با مدل‌های جدید جایگزین شده است

الکترود تنگستن طلایی (WL15)

الکترود طلایی دارای حدود ۱٫۵ درصد اکسید لانتان است و امروزه یکی از پرکاربردترین گزینه‌ها برای دستگاه‌های اینورتری محسوب می‌شود.

این الکترود قابلیت استفاده در هر دو نوع جریان AC و DC را دارد و برای جوشکاری فولادهای کربنی، فولادهای ضد زنگ، آلومینیوم، آلیاژهای نیکل و تیتانیوم عملکرد بسیار خوبی ارائه می‌دهد.

به دلیل شروع قوس آسان، پایداری بالا و عدم وجود مواد رادیواکتیو، بسیاری از سازندگان تجهیزات جوشکاری آن را جایگزین مناسبی برای تنگستن قرمز معرفی می‌کنند.

مزایا

• مناسب برای AC و DC
• شروع قوس بسیار آسان
• عمر طولانی
• بدون مواد رادیواکتیو
• مناسب برای دستگاه‌های اینورتری

الکترود تنگستن آبی (WL20)

الکترود آبی با ۲ درصد اکسید لانتان در بسیاری از کارگاه‌های حرفه‌ای، بهترین انتخاب برای استفاده روزمره محسوب می‌شود. این نوع، قوسی پایدار، عمر بالا و قابلیت تحمل جریان بیشتری نسبت به مدل طلایی دارد و برای طیف وسیعی از فلزات قابل استفاده است.

در بسیاری از پروژه‌های صنعتی، زمانی که قرار است تنها یک نوع الکترود برای جوشکاری فلزات مختلف تهیه شود، تنگستن آبی یکی از بهترین گزینه‌ها است.

مزایا

• مناسب برای AC و DC
• پایداری بسیار بالای قوس
• تحمل جریان زیاد
• عمر طولانی
• مناسب برای فولاد ضد زنگ، آلومینیوم، تیتانیوم، مس و آلیاژهای نیکل

الکترود تنگستن طوسی (WC20)

الکترود تنگستن طوسی (Grey Tungsten) حاوی حدود ۲ درصد اکسید سریم (Cerium Oxide) است و با کد WC20 شناخته می‌شود. این الکترود به دلیل راه‌اندازی بسیار آسان قوس و عملکرد مطلوب در جریان‌های پایین، انتخابی مناسب برای جوشکاری ورق‌های نازک، قطعات ظریف و صنایع ابزار دقیق محسوب می‌شود.

یکی از مهم‌ترین ویژگی‌های تنگستن طوسی، شروع قوس سریع حتی در آمپرهای پایین است. به همین دلیل در جوشکاری استنلس استیل نازک، تجهیزات پزشکی، صنایع غذایی، لوله‌های ظریف و پروژه‌هایی که کنترل دقیق حرارت اهمیت دارد، کاربرد گسترده‌ای دارد.

در دستگاه‌های TIG اینورتری نیز عملکرد بسیار خوبی ارائه می‌دهد و از آنجا که فاقد مواد رادیواکتیو است، نسبت به تنگستن قرمز گزینه‌ای ایمن‌تر به شمار می‌رود.

مزایا

• شروع قوس بسیار آسان
• مناسب برای جریان‌های پایین
• عملکرد عالی در دستگاه‌های اینورتری
• بدون مواد رادیواکتیو
• مناسب برای جوشکاری قطعات ظریف

محدودیت‌ها

• در جریان‌های بسیار بالا نسبت به مدل‌های لانتان‌دار عمر کوتاه‌تری دارد.
• برای پروژه‌های سنگین صنعتی معمولاً تنگستن آبی یا طلایی انتخاب مناسب‌تری است.

الکترود تنگستن سفید (WZ8)

الکترود سفید حاوی حدود ۰٫۸ درصد اکسید زیرکونیوم (Zirconium Oxide) بوده و با کد WZ8 شناخته می‌شود. این نوع الکترود بیشتر برای جوشکاری آلومینیوم و منیزیم با جریان AC استفاده می‌شود.

مهم‌ترین مزیت این الکترود مقاومت بالای آن در برابر آلودگی حوضچه مذاب است. هنگام استفاده در جریان متناوب، نوک الکترود به‌صورت نیم‌کروی (Ball End) در می‌آید و قوسی نرم و پایدار ایجاد می‌کند که برای جوشکاری آلومینیوم ضخیم بسیار مناسب است.

مزایا

• مناسب برای جریان AC
• مقاومت بالا در برابر آلودگی
• مناسب برای آلومینیوم و منیزیم
• پایداری مناسب قوس

محدودیت‌ها

• برای جریان DC توصیه نمی‌شود.
• برای فولادهای کربنی و فولاد ضد زنگ گزینه مناسبی نیست.

الکترود تنگستن بنفش (E3 یا Rare Earth)

الکترود بنفش که معمولاً با نام Rare Earth Tungsten یا E3 شناخته می‌شود، نسل جدیدی از الکترودهای تنگستن است. در این مدل، به جای استفاده از یک اکسید خاص، ترکیبی از چند عنصر خاکی کمیاب مانند لانتان، سریم و عناصر مشابه به کار می‌رود.

این طراحی باعث شده است که الکترود بنفش تقریباً در تمامی شرایط جوشکاری عملکرد مناسبی داشته باشد و بسیاری از تولیدکنندگان آن را به‌عنوان جایگزین مستقیم تنگستن قرمز معرفی کنند.

مزایا

• عملکرد بسیار خوب در AC و DC
• شروع قوس آسان
• پایداری عالی
• طول عمر بالا
• بدون مواد رادیواکتیو
• مناسب برای دستگاه‌های اینورتری

محدودیت‌ها

• قیمت بالاتر نسبت به برخی مدل‌های رایج
• ممکن است در همه بازارها به‌راحتی در دسترس نباشد.

الکترود تنگستن نارنجی

الکترود نارنجی در برخی برندها برای الکترودهای Rare Earth یا ترکیبات اختصاصی سازندگان استفاده می‌شود. از آنجا که این رنگ استاندارد جهانی ثابتی ندارد، پیش از خرید باید مشخصات فنی و دیتاشیت تولیدکننده بررسی شود.

الکترود تنگستن قهوه‌ای

در بعضی از برندهای اروپایی یا آسیایی، رنگ قهوه‌ای برای الکترودهای حاوی درصدهای مختلف لانتان یا عناصر خاکی کمیاب استفاده می‌شود. به دلیل تفاوت در سیستم رنگ‌بندی میان تولیدکنندگان، صرفاً بر اساس رنگ نباید نوع الکترود را تشخیص داد و کد استاندارد درج‌شده روی بسته‌بندی معیار اصلی انتخاب است.

جدول مقایسه کامل انواع الکترود تنگستن

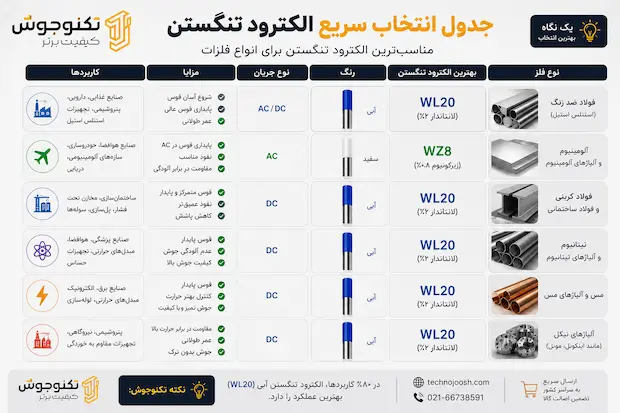

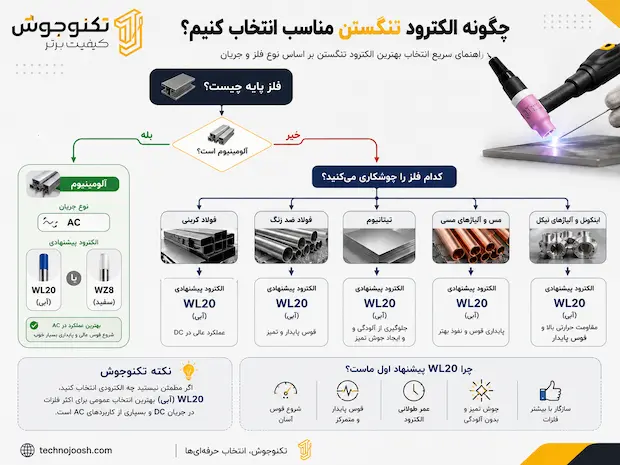

بهترین الکترود تنگستن برای هر فلز

یکی از رایج‌ترین اشتباهات در جوشکاری TIG این است که تصور می‌شود یک نوع الکترود برای تمام فلزات مناسب است. در عمل، انتخاب الکترود باید بر اساس جنس فلز پایه، نوع جریان، ضخامت قطعه و توان دستگاه انجام شود.

بهترین تنگستن برای فولاد ضد زنگ (استنلس استیل)

برای جوشکاری فولادهای ضد زنگ مانند 304، 304L، 316، 316L، 321 و 347، الکترودهای آبی (WL20) و طلایی (WL15) بهترین عملکرد را دارند.

این دو نوع الکترود قوسی پایدار ایجاد می‌کنند، نوک خود را برای مدت طولانی حفظ می‌کنند و کنترل مناسبی روی حوضچه مذاب فراهم می‌آورند. در پروژه‌های حساس مانند صنایع غذایی، دارویی و پتروشیمی، استفاده از آن‌ها باعث کاهش احتمال آلودگی جوش و بهبود کیفیت ظاهری اتصال می‌شود.

بهترین تنگستن برای فولاد کربنی

در جوشکاری فولادهای ساختمانی و فولادهای کم‌آلیاژ با جریان مستقیم (DC)، الکترودهای آبی، طلایی و در برخی موارد قرمز انتخاب‌های رایج هستند.

اگرچه تنگستن قرمز همچنان عملکرد فنی بسیار خوبی دارد، اما به دلیل وجود توریم، بسیاری از کارگاه‌ها و صنایع به سمت استفاده از الکترودهای لانتان‌دار (آبی و طلایی) حرکت کرده‌اند که علاوه بر عملکرد مشابه، فاقد مواد رادیواکتیو هستند.

بهترین تنگستن برای آلومینیوم

در جوشکاری آلومینیوم با جریان AC، سه گزینه بیش از همه استفاده می‌شوند:

• آبی (WL20) برای دستگاه‌های اینورتری مدرن
• طلایی (WL15) برای کاربردهای عمومی
• سفید (WZ8) برای جوشکاری آلومینیوم ضخیم و کاربردهای صنعتی خاص

در دستگاه‌های قدیمی‌تر نیز ممکن است از تنگستن سبز استفاده شود، اما در بسیاری از دستگاه‌های اینورتری امروزی، الکترودهای لانتان‌دار عملکرد پایدارتر و عمر بیشتری دارند.

بهترین تنگستن برای تیتانیوم

جوشکاری تیتانیوم به قوسی بسیار پایدار و کنترل دقیق حرارت نیاز دارد. به همین دلیل، الکترودهای آبی (WL20) و بنفش (E3) از بهترین گزینه‌ها هستند.

این الکترودها شروع قوس آسان، تمرکز مناسب قوس و پایداری مطلوبی دارند که برای جلوگیری از آلودگی و تغییر خواص متالورژیکی تیتانیوم اهمیت زیادی دارد.

بهترین تنگستن برای آلیاژهای نیکل، اینکونل و هستلوی

آلیاژهای پایه نیکل مانند Inconel، Hastelloy، Monel و سایر سوپرآلیاژها معمولاً با جریان مستقیم جوشکاری می‌شوند. در این کاربردها، الکترودهای آبی، طلایی و بنفش بهترین عملکرد را از نظر پایداری قوس، تمرکز حرارت و دوام نوک الکترود ارائه می‌دهند.

بهترین انتخاب اگر فقط یک نوع تنگستن بخواهید

اگر قرار باشد تنها یک نوع الکترود تنگستن برای اغلب پروژه‌های کارگاهی تهیه کنید، تنگستن آبی (WL20) معمولاً بهترین انتخاب است. این الکترود در جوشکاری فولاد کربنی، فولاد ضد زنگ، آلومینیوم، تیتانیوم، مس و بسیاری از آلیاژهای صنعتی عملکرد بسیار خوبی دارد و با اغلب دستگاه‌های TIG اینورتری سازگار است.

چگونه قطر مناسب الکترود تنگستن را انتخاب کنیم؟

انتخاب قطر مناسب الکترود تنگستن به عوامل مختلفی بستگی دارد و نمی‌توان تنها بر اساس ضخامت فلز پایه تصمیم گرفت. مهم‌ترین عوامل عبارت‌اند از:

• شدت جریان (آمپر)
• نوع جریان (AC یا DC)
• جنس فلز پایه
• نوع اتصال
• وضعیت جوشکاری (تخت، افقی، عمودی یا سقفی)
• قطر نازل و اندازه کولت تورچ

اگر قطر الکترود بیش از حد کوچک باشد، نوک آن در آمپرهای بالا بیش از حد گرم شده و احتمال ذوب شدن، تغییر شکل یا آلودگی حوضچه مذاب افزایش می‌یابد. از طرف دیگر، استفاده از الکترودی با قطر بیش از نیاز، تمرکز قوس را کاهش می‌دهد و جوشکاری ورق‌های نازک را دشوار می‌کند.

به‌طور کلی، هرچه جریان جوشکاری بیشتر باشد، قطر الکترود نیز باید بزرگ‌تر انتخاب شود تا بتواند حرارت را بهتر تحمل کند و پایداری قوس حفظ شود.

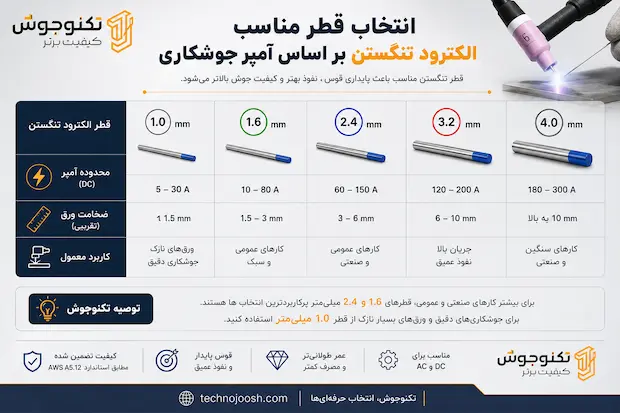

جدول انتخاب قطر الکترود تنگستن بر اساس آمپر

نکته: مقادیر زیر برای شرایط معمول جوشکاری TIG با گاز آرگون ارائه شده‌اند و بسته به نوع دستگاه، آلیاژ الکترود و شرایط کار ممکن است کمی تغییر کنند.

در بسیاری از کارگاه‌های صنعتی، قطرهای ۱٫۶ و ۲٫۴ میلی‌متر بیشترین کاربرد را دارند، زیرا طیف وسیعی از پروژه‌های فولادی، استنلس استیل و آلومینیوم را پوشش می‌دهند.

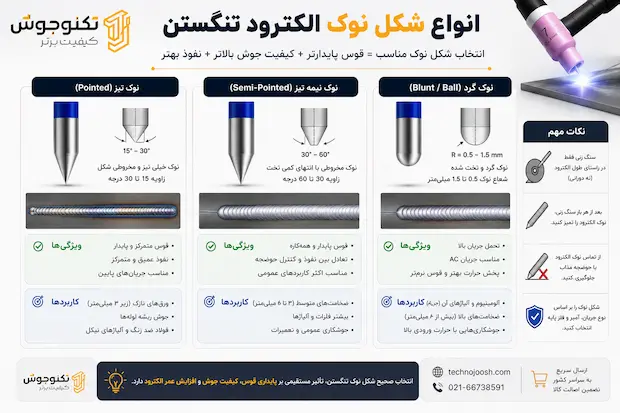

انتخاب شکل نوک الکترود تنگستن

شکل نوک الکترود تأثیر مستقیمی بر پایداری قوس، عرض حوضچه مذاب، میزان نفوذ و کنترل جوش دارد. برخلاف تصور برخی کاربران، تنها تیز کردن الکترود کافی نیست؛ زاویه و شکل نوک باید متناسب با نوع جریان و جنس فلز انتخاب شود.

به‌طور کلی سه شکل اصلی برای نوک الکترود وجود دارد:

نوک تیز (Pointed Tip)

در این حالت، انتهای الکترود به شکل مخروطی سنگ زده می‌شود. این نوع نوک قوسی متمرکز ایجاد می‌کند و برای جوشکاری با جریان مستقیم (DC) روی فولاد کربنی، فولاد ضد زنگ، تیتانیوم، آلیاژهای نیکل و مس مناسب است.

مزایا:

• تمرکز بالای قوس
• نفوذ بیشتر
• کنترل بهتر روی جوش
• مناسب برای جوشکاری دقیق

نوک نیم‌تیز (Truncated Tip)

در این روش، پس از سنگ‌زنی مخروطی، نوک الکترود کمی تخت می‌شود. این کار باعث افزایش دوام نوک و کاهش احتمال شکستن آن در جریان‌های بالا می‌شود.

این شکل بیشتر در کاربردهای صنعتی و تولید انبوه استفاده می‌شود.

نوک گرد (Ball End)

در جوشکاری آلومینیوم با جریان متناوب (AC)، نوک برخی الکترودها به‌صورت طبیعی یا کنترل‌شده گرد می‌شود. این حالت موجب توزیع مناسب حرارت و پایداری بهتر قوس در فرآیند AC می‌شود.

با این حال، در دستگاه‌های TIG اینورتری جدید، معمولاً دیگر نیازی به ایجاد یک کره بزرگ در نوک الکترود نیست و یک گردشدگی کوچک یا نوک نیم‌تیز عملکرد بهتری ارائه می‌دهد.

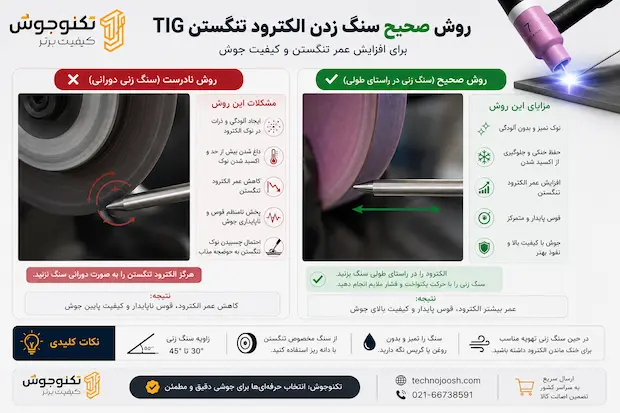

چگونه الکترود تنگستن را به‌درستی سنگ بزنیم؟

سنگ‌زنی صحیح یکی از مهم‌ترین عوامل افزایش کیفیت جوش و طول عمر الکترود است. حتی اگر بهترین الکترود موجود در بازار را تهیه کنید، سنگ‌زنی نادرست می‌تواند باعث ناپایداری قوس، افزایش پاشش، کاهش نفوذ و آلودگی جوش شود.

برای دستیابی به بهترین نتیجه، مراحل زیر را رعایت کنید:

۱. از سنگ مخصوص استفاده کنید

بهتر است از سنگی استفاده شود که تنها برای تنگستن در نظر گرفته شده باشد. استفاده از سنگی که قبلاً برای فولاد، آلومینیوم یا سایر فلزات به کار رفته است، می‌تواند باعث انتقال ذرات فلزی به سطح الکترود و آلودگی قوس شود.

۲. جهت سنگ‌زنی باید در امتداد طول الکترود باشد

یکی از رایج‌ترین اشتباهات، سنگ زدن به‌صورت دورانی یا عمود بر محور الکترود است. در روش صحیح، خطوط حاصل از سنگ‌زنی باید موازی با محور طولی الکترود باشند.

این کار باعث هدایت بهتر الکترون‌ها، تمرکز قوس و افزایش پایداری آن می‌شود.

۳. زاویه مناسب را انتخاب کنید

زاویه نوک باید متناسب با کاربرد انتخاب شود.

به‌طور معمول:

• ۲۰ تا ۳۰ درجه: قوس متمرکز، مناسب ورق‌های نازک
• ۳۰ تا ۴۵ درجه: مناسب بیشتر کاربردهای صنعتی
• بیش از ۶۰ درجه: قوس پهن‌تر، نفوذ کمتر

در اغلب پروژه‌های صنعتی، زاویه حدود ۳۰ تا ۴۵ درجه بهترین تعادل را میان نفوذ، تمرکز قوس و دوام نوک ایجاد می‌کند.

۴. پس از آلودگی، نوک الکترود را دوباره سنگ بزنید

اگر هنگام جوشکاری نوک الکترود با حوضچه مذاب یا فیلر تماس پیدا کند، ذرات فلز به سطح آن منتقل می‌شوند. ادامه جوشکاری با الکترود آلوده معمولاً باعث ناپایداری قوس، ایجاد تخلخل و افت کیفیت جوش می‌شود.

در چنین شرایطی، بهتر است بخش آلوده الکترود بریده شده و نوک آن دوباره مطابق اصول سنگ‌زنی شود.

اشتباهات رایج هنگام سنگ‌زنی الکترود تنگستن

حتی جوشکاران باتجربه نیز گاهی این اشتباهات را مرتکب می‌شوند:

• سنگ زدن به‌صورت دورانی
• استفاده از سنگ آلوده به فولاد یا آلومینیوم
• ایجاد زاویه بسیار تیز یا بسیار باز
• استفاده از الکترود ترک‌خورده یا لب‌پریده
• ادامه جوشکاری پس از تماس نوک الکترود با حوضچه مذاب
• استفاده از سنگ زبر که سطح الکترود را خراش‌های عمیق می‌دهد

رعایت این نکات ساده می‌تواند علاوه بر افزایش کیفیت جوش، عمر الکترود را نیز به‌طور محسوسی افزایش دهد.

مثال کاربردی

فرض کنید قصد دارید یک لوله استنلس استیل 316L با ضخامت ۲ میلی‌متر را به روش TIG جوشکاری کنید. در این شرایط، استفاده از الکترود تنگستن آبی (WL20) با قطر ۱٫۶ میلی‌متر، نوک مخروطی با زاویه حدود ۳۰ تا ۴۰ درجه و جریان DCEN معمولاً قوسی متمرکز و پایدار ایجاد می‌کند. اگر در حین کار نوک الکترود به فیلر یا حوضچه مذاب برخورد کند، بهتر است قبل از ادامه جوشکاری، بخش آلوده مجدداً سنگ‌زنی شود تا از ایجاد تخلخل، تغییر رنگ جوش و کاهش کیفیت اتصال جلوگیری شود.

رایج‌ترین مشکلات الکترود تنگستن و روش‌های عیب‌یابی

حتی اگر از بهترین الکترود تنگستن موجود در بازار استفاده کنید، انتخاب نادرست تنظیمات دستگاه، گاز محافظ یا روش جوشکاری می‌تواند باعث کاهش کیفیت قوس و افت کیفیت جوش شود. خوشبختانه بیشتر این مشکلات با چند بررسی ساده قابل تشخیص و برطرف کردن هستند.

در ادامه، متداول‌ترین ایرادها و راهکارهای عملی آن‌ها را بررسی می‌کنیم.

چرا نوک الکترود تنگستن سیاه می‌شود؟

سیاه شدن نوک الکترود یکی از رایج‌ترین مشکلات در جوشکاری TIG است. این تغییر رنگ معمولاً نشانه اکسید شدن سطح الکترود یا محافظت ناکافی گاز است و در صورت بی‌توجهی، می‌تواند باعث ناپایداری قوس و آلودگی جوش شود.

مهم‌ترین دلایل سیاه شدن تنگستن

کمبود گاز محافظ

اگر دبی گاز آرگون کمتر از مقدار موردنیاز باشد یا جریان گاز به‌صورت یکنواخت به نوک الکترود نرسد، اکسیژن و نیتروژن موجود در هوا با سطح داغ الکترود واکنش داده و باعث اکسید شدن آن می‌شوند.

آلودگی نازل یا دیفیوزر

پاشش مذاب، گردوغبار یا ذرات فلزی داخل نازل می‌توانند جریان گاز را مختل کنند و از تشکیل پوشش یکنواخت گاز محافظ جلوگیری کنند.

ترک یا سوراخ شدن شلنگ گاز

کوچک‌ترین نشتی در مسیر انتقال گاز ممکن است باعث کاهش فشار واقعی گاز در محل جوشکاری شود.

وزش باد

در محیط‌های باز، حتی جریان ملایم هوا نیز می‌تواند گاز محافظ را از روی حوضچه مذاب منحرف کند.

پس‌گاز (Post Flow) ناکافی

اگر زمان خروج گاز پس از قطع قوس خیلی کوتاه باشد، الکترود در حالی که هنوز داغ است با هوای محیط تماس پیدا می‌کند و سطح آن اکسید می‌شود.

راهکار

• دبی گاز را متناسب با قطر نازل تنظیم کنید.
• نازل، کولت و دیفیوزر را تمیز نگه دارید.
• نشتی شلنگ‌ها را بررسی کنید.
• در محیط‌های دارای باد از محافظ استفاده کنید.
• زمان Post Flow را متناسب با آمپر تنظیم کنید.

چرا نوک الکترود ذوب می‌شود؟

یکی از نشانه‌های انتخاب نادرست الکترود یا تنظیمات دستگاه، ذوب شدن یا تغییر شکل نوک الکترود است.

این مشکل معمولاً به یکی از دلایل زیر رخ می‌دهد.

انتخاب قطر نامناسب

اگر از الکترودی با قطر کم برای آمپر بالا استفاده شود، حرارت ایجادشده از ظرفیت تحمل آن بیشتر خواهد بود و نوک الکترود به‌تدریج ذوب می‌شود.

انتخاب جریان اشتباه

استفاده از جریان AC یا DCEP در شرایطی که الکترود برای DCEN طراحی شده است، می‌تواند باعث افزایش شدید دمای نوک الکترود شود.

بیرون‌زدگی بیش از حد الکترود

اگر فاصله نوک الکترود از نازل بیش از مقدار استاندارد باشد، انتقال حرارت کاهش یافته و دمای نوک افزایش پیدا می‌کند.

تماس با حوضچه مذاب

در صورت برخورد الکترود با فلز مذاب، علاوه بر آلودگی سطح، احتمال ذوب شدن یا لب‌پریدگی نوک نیز افزایش می‌یابد.

راهکار

• قطر مناسب الکترود را انتخاب کنید.
• نوع جریان دستگاه را بررسی کنید.
• طول بیرون‌زدگی الکترود را کاهش دهید.
• فاصله قوس را ثابت نگه دارید.

چرا قوس ناپایدار می‌شود؟

پایداری قوس یکی از مهم‌ترین عوامل کیفیت جوش TIG است. اگر قوس دائماً تغییر طول دهد، خاموش شود یا پرش داشته باشد، معمولاً یکی از موارد زیر عامل آن است.

• نوک الکترود آلوده شده است.
• سنگ‌زنی به‌درستی انجام نشده است.
• اتصال ارت مناسب نیست.
• گاز محافظ به‌طور یکنواخت خارج نمی‌شود.
• کابل‌ها یا اتصالات دستگاه مشکل دارند.
• الکترود با جریان انتخاب‌شده سازگار نیست.

در بسیاری از موارد، تنها با سنگ‌زنی مجدد نوک الکترود و تمیز کردن نازل، مشکل برطرف می‌شود.

چرا الکترود سریع مصرف می‌شود؟

برخلاف تصور برخی کاربران، الکترود تنگستن در شرایط استاندارد نباید مانند الکترودهای پوشش‌دار مصرف شود. اگر طول الکترود در مدت کوتاهی کاهش پیدا می‌کند، معمولاً یکی از عوامل زیر وجود دارد:

• آمپر بیش از حد بالا
• انتخاب قطر نامناسب
• تماس مداوم با حوضچه مذاب
• استفاده از الکترود بی‌کیفیت
• سنگ‌زنی غیراصولی

استفاده از الکترودهای استاندارد و تنظیم صحیح دستگاه می‌تواند عمر مفید الکترود را به میزان قابل‌توجهی افزایش دهد.

چرا شروع قوس دشوار است؟

گاهی با وجود سالم بودن دستگاه، قوس به‌سختی تشکیل می‌شود یا چند بار قطع و وصل می‌شود.

دلایل رایج عبارت‌اند از:

• فرسوده بودن نوک الکترود
• انتخاب رنگ نامناسب الکترود
• آلودگی سطح قطعه
• اتصال ضعیف کابل ارت
• تنظیم نبودن سیستم High Frequency
• فاصله بیش از حد نوک الکترود تا قطعه

چگونه عمر الکترود تنگستن را افزایش دهیم؟

با رعایت چند نکته ساده می‌توان طول عمر الکترود را چند برابر افزایش داد و کیفیت جوش را نیز بهبود بخشید.

همیشه از الکترود مناسب استفاده کنید

استفاده از تنگستن متناسب با نوع فلز، شدت جریان و دستگاه جوش مهم‌ترین عامل افزایش عمر الکترود است.

سنگ‌زنی اصولی را جدی بگیرید

هر بار که نوک الکترود آلوده می‌شود، آن را مطابق اصول دوباره سنگ بزنید. ادامه جوشکاری با الکترود آلوده علاوه بر کاهش کیفیت اتصال، باعث فرسایش سریع‌تر الکترود نیز می‌شود.

گاز محافظ را بررسی کنید

گاز آرگون باید خلوص مناسب داشته باشد و دبی آن مطابق قطر نازل تنظیم شود. استفاده از گاز آلوده یا دبی نامناسب باعث اکسید شدن سریع نوک الکترود خواهد شد.

از برخورد الکترود با فیلر جلوگیری کنید

یکی از رایج‌ترین دلایل کاهش عمر الکترود، تماس ناخواسته آن با سیم فیلر یا حوضچه مذاب است. با حفظ فاصله مناسب قوس و کنترل بهتر تورچ، می‌توان این مشکل را تا حد زیادی برطرف کرد.

از تجهیزات مصرفی سالم استفاده کنید

فرسودگی کولت، کولت بادی، نازل سرامیکی یا دیفیوزر می‌تواند جریان گاز را مختل کند و باعث گرم شدن بیش از حد الکترود شود. بازدید و تعویض دوره‌ای این قطعات نقش مهمی در عملکرد پایدار سیستم دارد.

نکات نگهداری الکترود تنگستن

نگهداری صحیح الکترود تنگستن علاوه بر افزایش عمر آن، از آلودگی سطح و افت کیفیت جوش نیز جلوگیری می‌کند.

برای این منظور توصیه می‌شود:

• الکترودها را در جعبه یا محفظه مخصوص نگهداری کنید.
• از تماس آن‌ها با روغن، گریس و رطوبت جلوگیری کنید.
• الکترودهای سنگ‌خورده را جدا از الکترودهای نو قرار دهید.
• پس از هر بار سنگ‌زنی، سطح الکترود را با پارچه بدون پرز یا هوای فشرده تمیز کنید.
• از وارد شدن ضربه به نوک الکترود جلوگیری کنید، زیرا لب‌پریدگی یا ترک‌های ریز می‌توانند باعث ناپایداری قوس شوند.

راهنمای خرید الکترود تنگستن

انتخاب الکترود تنگستن مناسب تنها به رنگ آن محدود نمی‌شود. در زمان خرید باید مجموعه‌ای از عوامل فنی را در نظر بگیرید تا الکترود انتخاب‌شده با نوع دستگاه، فلز پایه و شرایط جوشکاری شما سازگار باشد. استفاده از الکترود نامناسب می‌تواند باعث ناپایداری قوس، افزایش مصرف الکترود، افت کیفیت جوش و حتی آسیب به قطعه کار شود.

۱. نوع فلز پایه را مشخص کنید

اولین قدم، شناخت دقیق فلزی است که قصد جوشکاری آن را دارید. برای مثال، نیازهای جوشکاری فولاد ضد زنگ با آلومینیوم یا آلیاژهای نیکل یکسان نیست و انتخاب رنگ مناسب الکترود بر اساس جنس فلز اهمیت زیادی دارد.

۲. نوع جریان دستگاه را بررسی کنید

پیش از خرید، مشخص کنید دستگاه شما بیشتر با جریان DC کار می‌کند یا AC. بسیاری از الکترودهای جدید مانند WL20 (آبی) و WL15 (طلایی) در هر دو نوع جریان عملکرد مطلوبی دارند، اما برخی مدل‌ها مانند WZ8 (سفید) بیشتر برای جریان AC طراحی شده‌اند.

۳. قطر مناسب را انتخاب کنید

قطر الکترود باید متناسب با محدوده آمپر و ضخامت قطعه باشد. انتخاب قطر بزرگ‌تر یا کوچک‌تر از نیاز، علاوه بر کاهش کیفیت قوس، می‌تواند عمر الکترود را نیز کاهش دهد.

۴. به استانداردهای محصول توجه کنید

الکترودهای باکیفیت معمولاً مطابق استانداردهای بین‌المللی مانند AWS A5.12 و ISO 6848 تولید می‌شوند. وجود این استانداردها نشان می‌دهد که ترکیب شیمیایی، رنگ‌بندی و مشخصات عملکردی الکترود تحت کنترل کیفی قرار گرفته است.

۵. برندهای معتبر را انتخاب کنید

در بازار ایران برندهای مختلفی از الکترود تنگستن عرضه می‌شوند. انتخاب برندهای معتبر باعث می‌شود ترکیب آلیاژی، یکنواختی قطر، کیفیت سنگ‌زنی و دوام الکترود قابل اطمینان‌تر باشد.

۶. به اصالت کالا توجه کنید

متأسفانه نمونه‌های تقلبی یا بی‌کیفیت نیز در بازار وجود دارند که ممکن است رنگ‌بندی مشابه محصولات اصلی داشته باشند، اما از نظر ترکیب شیمیایی و کیفیت ساخت تفاوت زیادی با نمونه‌های استاندارد دارند. خرید از فروشندگان معتبر و دریافت اطلاعات فنی محصول، احتمال تهیه کالای غیراصل را کاهش می‌دهد.

هنگام خرید الکترود تنگستن به این اشتباهات توجه کنید

بسیاری از کاربران هنگام خرید تنها به رنگ الکترود توجه می‌کنند، در حالی که عوامل مهم دیگری نیز وجود دارند.

از انجام این اشتباهات خودداری کنید:

• انتخاب الکترود صرفاً بر اساس قیمت
• استفاده از یک رنگ برای همه کاربردها بدون بررسی شرایط
• خرید الکترود بدون توجه به نوع دستگاه جوش
• استفاده از قطر نامناسب
• انتخاب محصولات فاقد استاندارد یا برند نامعتبر
• نگهداری نامناسب که باعث آلودگی سطح الکترود می‌شود

جمع‌بندی

الکترود تنگستن قلب فرآیند جوشکاری TIG محسوب می‌شود و انتخاب صحیح آن تأثیر مستقیمی بر کیفیت، استحکام و ظاهر نهایی جوش دارد. شناخت تفاوت رنگ‌ها، انتخاب قطر مناسب، رعایت اصول سنگ‌زنی، تنظیم صحیح جریان و استفاده از گاز محافظ با دبی مناسب، عواملی هستند که عملکرد الکترود را بهبود می‌بخشند و از بروز مشکلاتی مانند ناپایداری قوس، اکسید شدن یا آلودگی جوش جلوگیری می‌کنند.

در سال‌های اخیر، با توسعه دستگاه‌های TIG اینورتری، استفاده از الکترودهای لانتان‌دار مانند WL20 (آبی) و WL15 (طلایی) به‌دلیل پایداری قوس، طول عمر بالا و نبود مواد رادیواکتیو افزایش یافته است. با این حال، انتخاب نهایی باید بر اساس جنس فلز پایه، نوع جریان، شدت آمپر و شرایط واقعی پروژه انجام شود.

اگر هنوز در انتخاب نوع، رنگ یا قطر الکترود تنگستن مناسب برای پروژه خود تردید دارید، مشورت با کارشناسان فنی پیش از خرید می‌تواند از صرف هزینه‌های اضافی و بروز مشکلات در فرآیند جوشکاری جلوگیری کند.

قیمت به روز تنگستن قرمز

قیمت به روز تنگستن طوسی
